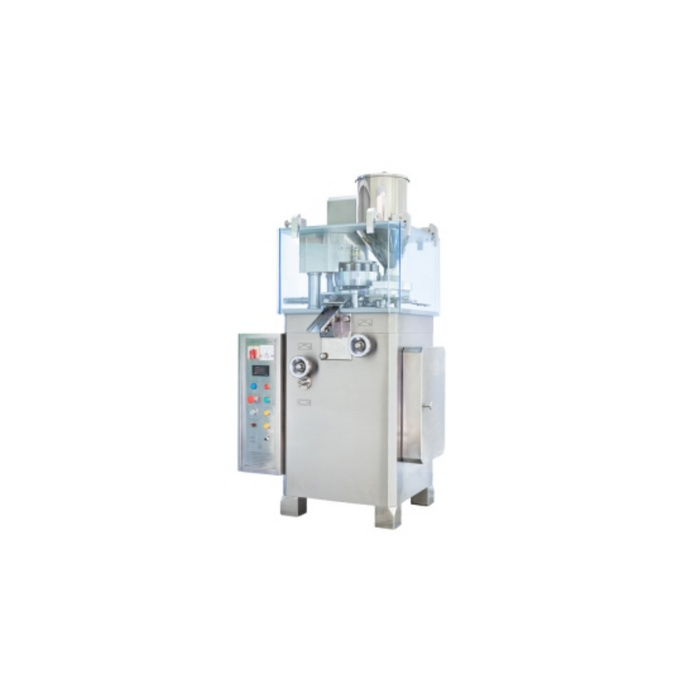

เครื่องตอก U.D.T 13 L
โครงสร้างและวัสดุทั่วไป (MATERIAL & CONSTRUCTION)
1. คุณลักษณะทั่วไป (GENERAL)
1.1 ขนาดของเครื่อง กว้าง 600 x 600ยาว x สูง 1700 มิลลิเมตร
1.2 เครื่องมีน้ำหนัก 800 กิโลกรัม
1.3 ขนาดกำลังไฟฟ้าที่ใช้กับเครื่อง 380 VAC 50 Hz 3 Phase, Neutral, Ground
1.4 เครื่องสามารถอัดเม็ดยาด้วยความเร็วได้ 7800-35100 เม็ด/ ชม.
1.5 จำนวนของ Punch & Dies ทั้งหมด 13ชุด (13 Stations) Type L
1.6 ขนาดความโตลำตัวสาก ขนาด 35.7*28*125 มิลลิเมตร, ขนาดความโตครก 39.68*25 มิลลิเมตร
1.7 สามารถใช้กับ สากกลมและสากรูปเชฟได้
1.8 เครื่องสามารถอัดเม็ดยาที่ความโตได้ตั้งแต่ 10.0-25.0 มิลลิเมตร
1.9 เครื่องสามารถปรับความหนาของเม็ดยาได้ตั้งแต่ 2.0 - 9.0 มิลลิเมตร
1.10 เครื่องสามารถปรับความแข็งเม็ดยาได้ตั้งแต่ 2.0 - 10.0 ตัน
1.11 มีชุดปรับน้ำหนักผงยา ( Coarse weight adjustment)
1.12 มีชุดปรับน้ำหนักผงยา ( Fine weight adjustment)
1.13 มีท่อดูดฝุ่น จำนวน 1 ชุด สำหรับดูดฝุ่นผงยาจากชุดลูกโม่
2. โครงสร้างและวัสดุทั่วไป (MATERIAL & CONSTRUCTION)
2.1 โครงเครื่องทำด้วยเหล็กหล่อ SS41 หุ้มด้วยสแตนเลส AISI 304
2.2 ชุดลูกโม่ (Turret) ทำด้วยเหล็กหล่อ FCD 450 ชุบฮาร์ดโครม
2.3 ชุดฟีดเฟรม (Feedframe) จำนวน 1 ชุด สำหรับปั่นผงยาลงครก ทำด้วยทองเหลือง ใบพัด 2 ใบ ทำด้วยสแตนเลส
2.4 กรวย (Hopper) จำนวน 1 ชุด ทำด้วยสแตนเลส AISI 316 สามารถบรรจุผงยาได้ประมาณ 15- 20 กิโลกรัม
3. ระบบควบคุม (CONTROL SYSTEM)
3.1 ควบคุมด้วยระบบ Manual
4. ระบบส่งกำลัง (DRIVING SYSTEM)
4.1 มอเตอร์หลัก (Main Motor) ใช้ AC Motor 5 HP 3.7 kw 3 Phase 1,450 RPM 380V 4.5 AMP ใช้อินเวอร์เตอร์ 3.7 kw ควบคุมความเร็วของมอเตอร์หลัก สามารถปรับความเร็วได้ด้วย วอลลุ่ม
4.2 ฟีดมอเตอร์ (Feed Motor) จำนวน 1 ชุดใช้ AC Motor 0.5 HP 0.4 kw 3 Phase 1,640 RPM 380V 1.25 AMP,Worm Gear ratio 1:20 ใช้อินเวอร์เตอร์ 0.4 kw จำนวน 1 ชุด ควบคุมความเร็วของฟีดมอเตอร์ สามารถปรับความเร็วได้ด้วย วอลลุ่ม
5. ระบบรับแรงอัด (COMPRESSION FORCE)
5.1 ใช้สปริงเป็นตัวรองรับแรงอัด
5.2 ใช้ Manul ปรับความแข็ง
6. ระบบน้ำมันหล่อลื่น (LUBRICATION SYSTEM)
6.1 ใช้ระบบปั๊มน้ำมันเลี้ยงเฟืองสากล่าง (Oil Pump King -Chu Mic 200 220 V 25 W. 0.2 A 50/60Hz 1500/1800 RPM)
7. ระบบความปลอดภัย (SAFETY SYSTEM)
7.1 มีสวิตซ์สำหรับหยุดฉุกเฉิน
7.2 มีระบบทำงานของอินเวอร์เตอร์อัตโนมัติ
บริษัท ยู.ดี. แมชชีนเนอรี่ จำกัด ผู้ผลิตและจัดจำหน่าย เครื่องจักรสำหรับผลิตยาและอาหารเสริม เหมาะสำหรับโรงงานยา
